20. 插件引用

FMOD Studio Suite 支持加载使用 FMOD Studio 插件 SDK 创建的 DSP 插件。请参阅 FMOD Studio 插件 SDK 文档 了解有关为 FMOD 创作 DSP 插件的更多信息。

20.1 加载插件

插件库可从以下位置自动加载:

更改用户插件目录将导致所有插件被重新加载。对于加载失败的插件，警告会添加到日志中。这可以从控制台窗口的日志记录选项卡中查看。

20.2 使用插件

一旦加载了 DSP 插件，就可以在项目中使用。具有零输入通道的插件，通常称为生成器，可作为插件发声器添加。

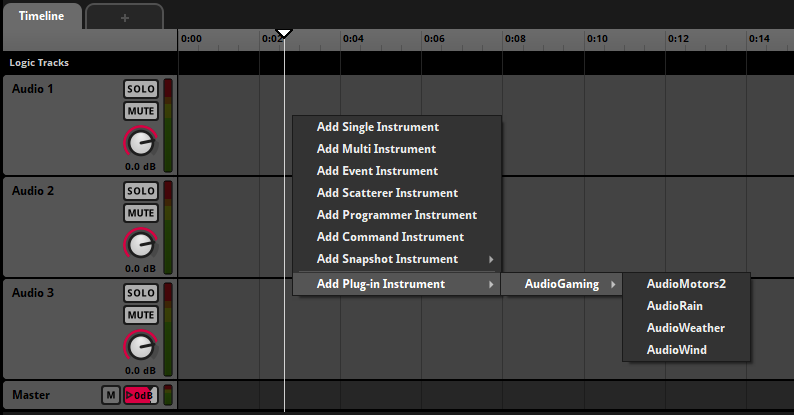

添加插件发声器

可将处理输入信号的插件添加为插件效果。

添加插件效果

默认情况下，FMOD Studio 中插件的外观基于FMOD_DSP_DESCRIPTION和附加的FMOD_DSP_PARAMETER_DESC。这包括插件的名称、可用属性和操作台布局。

可使用插件脚本 API更改插件的外观。

20.3 插件脚本 API

可通过添加位于插件库旁边的 javascript 文件来扩充 FMOD_DSP_DESCRIPTION，自定义插件的外观。此文件必须以.plugin.js扩展名结尾。然后 javascript 文件可使用插件脚本 API。插件脚本 API 可用于为使用studio.plugins.registerPluginDescription()函数的一个或多个插件注册插件描述。例如:

studio.plugins.registerPluginDescription("Acme_Explosion", {
    companyName: "Acme",
    productName:  "Explosion Generator",
    deckUi:  {
        // deck widget layout
    },
});

通过注册插件描述，可相应地定制插件的外观。

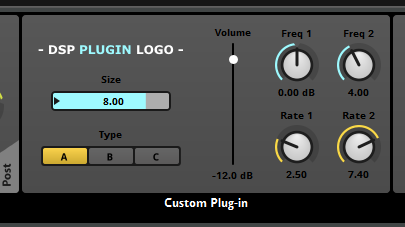

自定义插件用户界面示例

重新加载插件库时，或选择“脚本 > 重新加载”时，会重新加载插件脚本文件。

建议在部署插件库后不要更改 FMOD_DSP_DESCRIPTION.name 和 FMOD_DSP_PARAMETER_DESC.name 字段，因为 FMOD Studio 使用这些名称作为相应 DSP 的标识符。

20.3.1 API 函数

studio.plugins.registerPluginDescription（标识符，插件描述）

注册插件说明。identifier 必须匹配 FMOD_DSP_DESCRIPTION.name。

pluginDescription 参数是一个具有如下所述属性的对象。pluginDescription 的所有属性都是可选项。

pluginDescription.companyName

与插件作者相对应的 string 。在右键菜单中，具有相同公司名称的插件被编组在同一个菜单中。

pluginDescription.productName

与插件名称对应的 string 。

pluginDescription.parameters

将每个 FMOD_DSP_PARAMETER_DESC.name 映射到描述 Object 的 Object 。每个 DSP 参数描述 Object 包含以下可选属性:

例如:

parameters: {
    "gain": {
        // FMOD_DSP_PARAMETER_DESC.name 是 "gain"
        displayName:  "Volume"
    },
    "freq": {
        // FMOD_DSP_PARAMETER_DESC.name 是“freq”
        displayName:  "Frequency"
    },
    "outputMode": {
        // FMOD_DSP_PARAMETER_DESC.name 是“outputMode”
        displayName:  "Output",
        enumeration: ["Mono", "Stereo", "Surround"], // 单声道 = 0, 立体声 = 1, 环绕声 = 2
    },
    "pattern": {
        // FMOD_DSP_PARAMETER_DESC.name 是“pattern”
        displayName:  "Pattern",
        enumeration: ["Rain", "Hail", "Shine"], // 雨 = 0, 冰雹 = 1, 光 = 2
    },
},

pluginDescription.defaultConfigurations

包含描述插件参数默认配置的对象的 Array。这些可以从操作台中插件的右键菜单访问。

defaultConfigurations: [
    {
        name: "Quiet",
        parameterValues: {
            "gain":  -20,
        },
    },
    {
        name: "Bright",
        parameterValues: {
            "gain": 0,
            "freq": 5000,
        },
    },
],

pluginDescription.deckUi

当显示在操作台中时，描述插件用户界面的 Object。例如:

deckUi: {
    deckWidgetType: studio.ui.deckWidgetType.Layout,
    layout: studio.ui.layoutType.VBoxLayout,
    spacing: 6,
    items: [
        { deckWidgetType: studio.ui.deckWidgetType.Pixmap, filePath: __dirname + "/company_logo.png", },
        { deckWidgetType: studio.ui.deckWidgetType.Button, binding: "invert", },
        { deckWidgetType: studio.ui.deckWidgetType.Dial, color: "#e31a1c", binding:  "freq", },
        { deckWidgetType: studio.ui.deckWidgetType.Dropdown, binding: "mode", buttonWidth:  44, },
    ],
},

操作台面板的布局基于操作台小部件描述对象，其包含以下属性:

适用于deckWidgetType.Layout:

适用于 layoutType.HBoxLayout 或 layoutType.VBoxLayout 中的项目:

适用于 layoutType.GridLayout 中的项目:

适用于deckWidgetType.Label:

适用于deckWidgetType.Pixmap:

适用于deckWidgetType.Dial:

适用于deckWidgetType.Fader:

适用于deckWidgetType.MinMaxFader:

-minimumBinding: 要绑定到范围最小值的 DSP 属性名称。这必须匹配FMOD_DSP_PARAMETER_DESC.name。必要属性。
- maximumBinding: 要绑定到范围最大值的 DSP 属性名称。这必须匹配FMOD_DSP_PARAMETER_DESC.name。必要属性。
- text: 在推子上方的标签中显示的文本。

适用于deckWidgetType.NumberBox:

适用于deckWidgetType.Dropdown:

适用于deckWidgetType.Button:

适用于deckWidgetType.ButtonGroup:

适用于deckWidgetType.DataDrop:

适用于deckWidgetType.DistanceRolloffGraph:

    rolloffTypes: {
        -1:  studio.project.distanceRolloffType.Custom,
        0:  studio.project.distanceRolloffType.Linear,
        1:  studio.project.distanceRolloffType.LinearSquared,
    },

适用于deckWidgetType.PolarDirectivityGraph:

-directivityBinding: 要绑定到表示极坐标方向性的 DSP 属性名称。这必须匹配FMOD_DSP_PARAMETER_DESC.name。分配的属性应在 0 到 1 的范围内。必要属性。
- sharpnessBinding: 要绑定到表示极坐标锐度的 DSP 属性名称。这必须匹配FMOD_DSP_PARAMETER_DESC.name。分配的属性应具有从 1 开始的范围。必要属性。

studio.ui.deckWidgetType

对应于pluginDescription.deckUi小部件可用的不同操作台小部件类型的枚举。对于可绑定控件（例如表盘、推子），应选择具有适当FMOD_DSP_PARAMETER_TYPE的属性。可能的值是:

studio.ui.dataDropMode

与可用于deckWidgetType.DataDrop小部件不同类型输入法相对应的枚举。可能的值是:

20.4 更新插件

使用自定义 DSP 插件时，有时可能会从 FMOD Designer 项目迁移，迁移到 FMOD Studio 的较新版本，或者 DSP 的描述得到更新，这可能导致 DSP 需要在 FMOD Studio 项目中修复。

当检测到问题时，效果插件模块或插件发声器会褪色并带有黄色虚线轮廓。

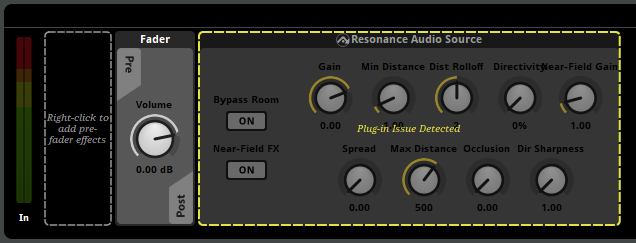

检测到效果插件问题

FMOD Studio 支持在插件描述更改或删除插件 DLL 时修复或删除 DSP 插件实例。这可以通过单击相应插件实例的操作台小部件来完成。可以针对每个实例或整个项目修复或删除插件。

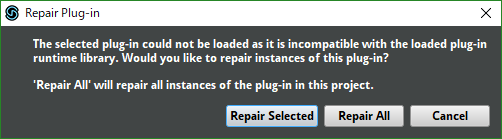

修复插件
